Laminatoio ad alta precisione per piattine con campo di tolleranza 0,001mm.
Il Laminatoio D40 ha la funzione di schiacciare fili o piattine metalliche aventi uno spessore massimo di 0,70 mm. E' adatta alla costruzione di piattine ad alta precisione sia nello spessore che nella larghezza con massima tolleranza di 2 micron.
L'azione di schiacciamento è ottenuta mediante due rulli che ruotano contrapposti che si possono avvicinare o allontanare mediante un regolatore di spessore manuale munito di indicatore graduale. Tale fase è realizzata da un elettromotore collegato ad un riduttore a due uscite, una per ciascun rullo di schiacciamento. Gli organi di trasmissione (cinghie e pulegge) mettono in movimento due alberi cardanici collegati ai rulli di schiacciamento.

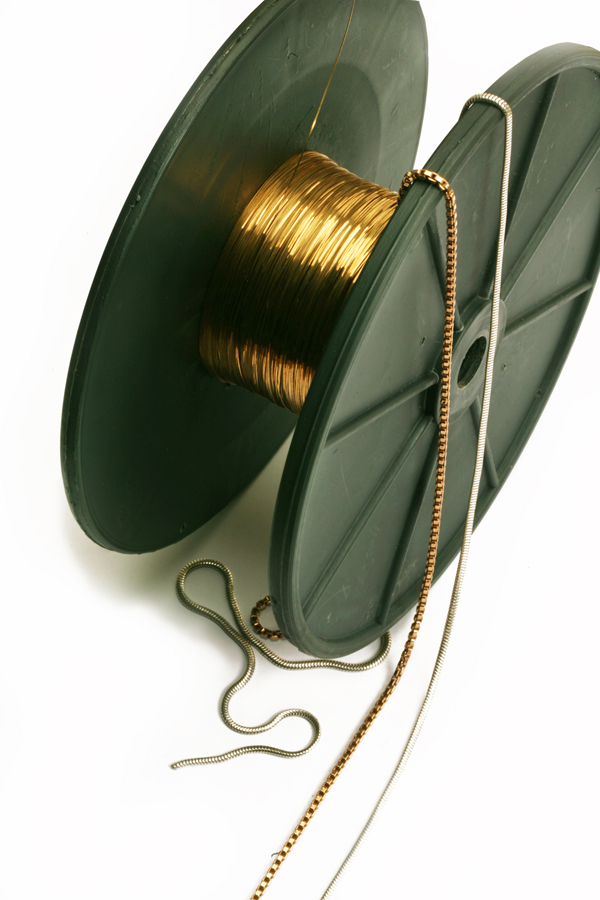

Il filo e piattina lavorati possono essere avvolti nel gruppo avvolgitore dotato di una bobina con particolare meccanica che ne permette il movimento rotatorio di avvolgimento e lo spostamento alternato laterale per ottimizzare l'avvolgimento stesso del prodotto. La rotazione della bobina è dotata di frizione meccanica regolabile che consente di far slittare la rotazione in caso di troppa trazione del filo o piattina. Lo svolgimento del filo e piattina avvengono da apposita bobina sistemabile sul braccio di svolgimento dotato di finecorsa che arresta la macchina nel caso che il filo o piattina siano troppo in tiro.
La velocità di lavoro è regolabile elettronicamente (mediante potenziometro ed inverter).
La testa di schiacciamento è dotata di sistema di raffreddamento ad acqua. La meccanica di lavoro è dotata di sistema di lubrificazione automatica.
La testa di schiacciamento è dotata di sistema di raffreddamento ad acqua. La meccanica di lavoro è dotata di sistema di lubrificazione automatica.
