Macchina automatica per baionette

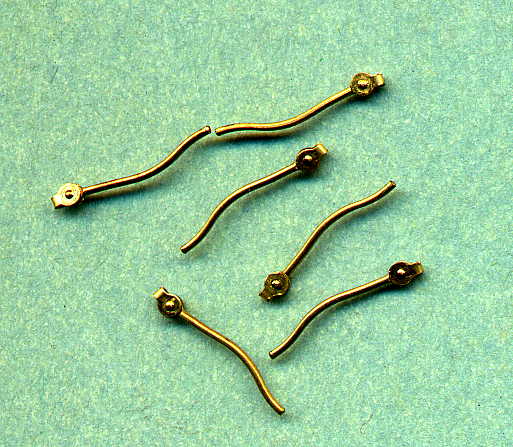

La macchina permette la realizzazione ed assemblaggio di perni a baionetta direttamente da filo metallico.

Il ciclo di lavoro, completamente automatico, prevede i seguenti passaggi :

1. caricamento libretto,
2. tranciatura baionetta,
3. imperniatura,
4. rivettatura,
5. punta spillo,
6. piegatura della baionetta.

Il processo di lavoro della macchina è gestito elettronicamente grazie a sistema corredato di PLC.
La macchina è realizzata da un banco di acciaio scatolare dotato di piano di lavoro superiore nel quale sono presenti tutte le stazioni della macchina :

ST1 - caricamento libretto con vibratore,
ST2 - tranciatura baionetta,
ST3 - imperniatura,
ST4 - rivettatura,
ST5 - punta spillo,
ST6 - piegatura baionetta, TR - testa rotativa con n. 6 pinze,
FB - bobina del filo alimentazione per baionetta,
FR - bobina del filo alimentazione per rivetto.
