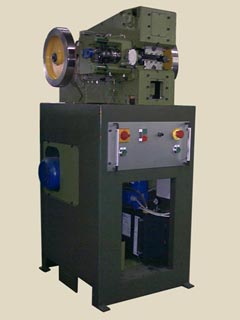

Macchina per Palline Grosse
FUNZIONI DI MACCHINA PER PALLINE GROSSE
La Macchina per Palline Grosse permette di realizzare palline metalliche di varie forme il cui diametro può variare da 2 a 12 mm. Le palline vengono create partendo da un tubo metallico saldato che può avere sia superficie liscia che rigata. Il carico del tubo e lo scarico delle palline è automatico.
La forma delle palline può essere variata sostituendo semplicemente la coppia di stampi mentre il diametro può essere variato sostituendo semplicemente la guida di imbocco verso gli stampi.
La meccanica della macchina è mossa da un elettromotore con trasmissione a cinghia e pulegge. La trasmissione aziona sia il sistema di avanzamento del tubo sia il sistema di stampi per la realizzazione delle palline.
Tutta la parte meccanica della macchina è posta nella parte alta, poggiata su un banco scatolare metallico di sostegno che racchiude l'equipaggiamento elettrico, l'elettromotore di potenza ed il sistema automatico di lubrificazione.
Le parti che compongono la macchina sono :
1. Telaio portante in struttura scatolare metallica
2. Testa - meccanica di lavoro
3. Equipaggiamento elettrico
4. Elettromotore di potenza
5. Sistema automatico di lubrificazione
INFORMAZIONI PER MACCHINA PER PALLINE GROSSE
MACCHINA Macchina per Palline Grosse
SIMBOLO Significa che la macchina è conforme alla direttiva MACCHINE, alla Direttiva BASSA TENSIONE ed alla Direttiva EMC.
CARATTERISTICHE TECNICHE DI MACCHINA PER PALLINE GROSSE
DIMENSIONI DI INGOMBRO 650 x 570 x 1500 (h) mm
PESO MACCHINA A VUOTO Circa 450 kg
SISTEMA DI LAVORO PREVISTO Automatico
ALIMENTAZIONE ELETTRICA 380 V + N , frequenza 50 Hz
POTENZA ELETTRICA TOTALE 1,9 kW
REGOLAZIONE VELOCITA' LAVORO Elettronica mediante potenziometro
DIAMETRO PALLINE Da 6 a 12 mm
PRODUZIONE Massimo 80 palline al minuto
PRODOTTO DI PARTENZA Tubo metallico saldato con superficie liscia o rigata
LUBRIFICAZIONE DELLA MECCANICA Automatica centralizzata
RUMORE SUL POSTO DI LAVORO In lavorazione : Lp = 82 dB(A)
La forma delle palline può essere variata sostituendo semplicemente la coppia di stampi mentre il diametro può essere variato sostituendo semplicemente la guida di imbocco verso gli stampi.
La meccanica della macchina è mossa da un elettromotore con trasmissione a cinghia e pulegge. La trasmissione aziona sia il sistema di avanzamento del tubo sia il sistema di stampi per la realizzazione delle palline.
Tutta la parte meccanica della macchina è posta nella parte alta, poggiata su un banco scatolare metallico di sostegno che racchiude l'equipaggiamento elettrico, l'elettromotore di potenza ed il sistema automatico di lubrificazione.
Le parti che compongono la macchina sono :
1. Telaio portante in struttura scatolare metallica
2. Testa - meccanica di lavoro
3. Equipaggiamento elettrico
4. Elettromotore di potenza
5. Sistema automatico di lubrificazione
INFORMAZIONI PER MACCHINA PER PALLINE GROSSE
MACCHINA Macchina per Palline Grosse
SIMBOLO Significa che la macchina è conforme alla direttiva MACCHINE, alla Direttiva BASSA TENSIONE ed alla Direttiva EMC.
CARATTERISTICHE TECNICHE DI MACCHINA PER PALLINE GROSSE
DIMENSIONI DI INGOMBRO 650 x 570 x 1500 (h) mm
PESO MACCHINA A VUOTO Circa 450 kg
SISTEMA DI LAVORO PREVISTO Automatico
ALIMENTAZIONE ELETTRICA 380 V + N , frequenza 50 Hz
POTENZA ELETTRICA TOTALE 1,9 kW
REGOLAZIONE VELOCITA' LAVORO Elettronica mediante potenziometro
DIAMETRO PALLINE Da 6 a 12 mm
PRODUZIONE Massimo 80 palline al minuto
PRODOTTO DI PARTENZA Tubo metallico saldato con superficie liscia o rigata
LUBRIFICAZIONE DELLA MECCANICA Automatica centralizzata
RUMORE SUL POSTO DI LAVORO In lavorazione : Lp = 82 dB(A)
