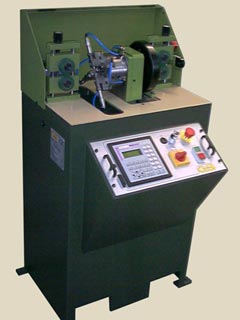

Macchina Satina Tubo
FUNZIONI DELLA MACCHINA SATINA TUBO
La macchina Satina Tubo ha la funzione di satinare tubi metallici attraverso satinatori a testina diamantata per la realizzazione delle seguenti figure di satinatura :
- continua
- greca
- onda
- scacchi
La macchina Satina Tubo è realizzata in una struttura portante scatolare metallica. La zona superiore di lavoro è composta da due gruppi di spostamento del tubo (uno spintore ed uno estrattore) e da un mandrino che mette in rotazione i satinatori. La gestione della lavorazione avviene per mezzo di un PLC .
La macchina Satina Tubo è composta dalle seguenti parti principali :
1. Telaio scatolare portante
2. Gruppo di spostamento tubo
3. Mandrino con testine di satinatura
4. Quadro di comando
INFORMAZIONI PER LA MACCHINA SATINA TUBO
MACCHINA Satina Tubo
SIMBOLO
Significa che la macchina è conforme alla direttiva MACCHINE, alla Direttiva BASSA TENSIONE ed alla Direttiva EMC.
CARATTERISTICHE TECNICHE DELLA MACCHINA SATINA TUBO
DIMENSIONI DI INGOMBRO 620 x 450 x 1230 (h) mm
PESO MACCHINA A VUOTO Vedi targhetta sulla macchina
SISTEMA DI LAVORO PREVISTO Automatico
ALIMENTAZIONE ELETTRICA 220 V - 50 Hz
POTENZA ELETTRICA TOTALE 0,5 kW
ALIMENTAZIONE ARIA COMPRESSA 4,5 Bar
ORGANO LAVORATORE Punte diamantate montate sulla testine di satinatura
NUMERO DELLE TESTINE DI SATINATURA 04 montate sul mandrino rotante
MODALITA' DI SATINATURA Continua, greca, onda e scacchi
RUMORE SUL POSTO DI LAVORO Con protezione superiore aperta : Lp = 84 dB(A)
Con protezione superiore chiusa : Lp = 77 dB(A)
- continua
- greca
- onda
- scacchi
La macchina Satina Tubo è realizzata in una struttura portante scatolare metallica. La zona superiore di lavoro è composta da due gruppi di spostamento del tubo (uno spintore ed uno estrattore) e da un mandrino che mette in rotazione i satinatori. La gestione della lavorazione avviene per mezzo di un PLC .
La macchina Satina Tubo è composta dalle seguenti parti principali :
1. Telaio scatolare portante
2. Gruppo di spostamento tubo
3. Mandrino con testine di satinatura
4. Quadro di comando
INFORMAZIONI PER LA MACCHINA SATINA TUBO
MACCHINA Satina Tubo
SIMBOLO
Significa che la macchina è conforme alla direttiva MACCHINE, alla Direttiva BASSA TENSIONE ed alla Direttiva EMC.CARATTERISTICHE TECNICHE DELLA MACCHINA SATINA TUBO
DIMENSIONI DI INGOMBRO 620 x 450 x 1230 (h) mm
PESO MACCHINA A VUOTO Vedi targhetta sulla macchina
SISTEMA DI LAVORO PREVISTO Automatico
ALIMENTAZIONE ELETTRICA 220 V - 50 Hz
POTENZA ELETTRICA TOTALE 0,5 kW
ALIMENTAZIONE ARIA COMPRESSA 4,5 Bar
ORGANO LAVORATORE Punte diamantate montate sulla testine di satinatura
NUMERO DELLE TESTINE DI SATINATURA 04 montate sul mandrino rotante
MODALITA' DI SATINATURA Continua, greca, onda e scacchi
RUMORE SUL POSTO DI LAVORO Con protezione superiore aperta : Lp = 84 dB(A)
Con protezione superiore chiusa : Lp = 77 dB(A)
