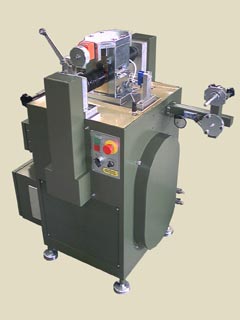

Macchina Laminatoio Schiacciafilo d40
FUNZIONI DELLA MACCHINA LAMINATOIO SCHIACCIAFILO d40
La Macchina Laminatoio Schiacciafilo ha la funzione di schiacciare FILI o PIATTINE metalliche aventi uno spessore massimo di 0,70 mm.
L'azione di schiacciamento è ottenuta mediante n. 2 rulli che ruotano contrapposti che si possono avvicinare o allontanare mediante un regolatore di spessore manuale munito di indicatore graduale.
La meccanica di schiacciamento è realizzata da un elettromotore collegato ad un riduttore a due uscite, una per ciascun rullo di schiacciamento. Gli organi di trasmissione (cinghie e pulegge) mettono in movimento n. 2 alberi cardanici collegati ai rulli di schiacciamento.
Il filo e piattina lavorati possono essere avvolti nel gruppo AVVOLGITORE dotato di bobina dotata di particolare meccanica che ne permette il movimento rotatorio di avvolgimento e lo spostamento alternato laterale per ottimizzare l'avvolgimento stesso del prodotto. La rotazione della bobina è dotata di frizione meccanica regolabile che permette di far slittare la rotazione in caso di troppa trazione del filo o piattina.
Lo svolgimento del filo e piattina avvengono da apposita bobina piazzabile sul braccio di svolgimento dotato di finecorsa che arresta la macchina nel caso che il filo o piattina siano troppo in tiro.
La velocità di lavoro è regolabile elettronicamente (mediante potenziometro ed inverter).
La testa di schiacciamento è dotata di sistema di raffreddamento ad acqua.
La meccanica di lavoro è dotata di sistema di lubrificazione automatica
INFORMAZIONI PER MACCHINA LAMINATOIO SCHIACCIAFILO d40
MACCHINA Laminatoio Schiacciafilo d40
SIMBOLO
Significa che la macchina è conforme alla direttiva MACCHINE, alla Direttiva BASSA TENSIONE ed alla Direttiva EMC.
CARATTERISTICHE TECNICHE DELLA MACCHINA LAMINATOIO SCHIACCIAFILO d40
DIMENSIONI DI INGOMBRO 750 x 1280 x 1180 (h) mm
PESO MACCHINA A VUOTO Kg
ALIMENTAZIONE ELETTRICA 380 V - 50 Hz
POTENZA ELETTRICA TOTALE 2,4 kW
POTENZA ELETTRICA MOTORE MECCANICA 2,2 kW
POTENZA ELETTRICA MOTORE LUBRIFICATORE 0,09 Kw
VELOCITA' DI LAVORO Regolabile con potenziometro
SPESSORE DI LAVORO Regolabile con manovella - massimo 0,70 mm
AVVOLGITORE Dotato di guida filo-piattino regolabile
LIQUIDO DI RAFFREDDAMENTO Acqua fresca pulita (non calcarea)
OLIO LUBRIFICAZIONE Utilizzare olio specifico. Procurarsi la scheda di sicurezza dell'olio impiegato ed attenersi alle indicate misure di sicurezza ed igiene
RUMORE SUL POSTO DI LAVORO Lp = 76 dB(A)
