Macchina Godronatrice
FUNZIONI DELLA MACCHINA GODRONATRICE

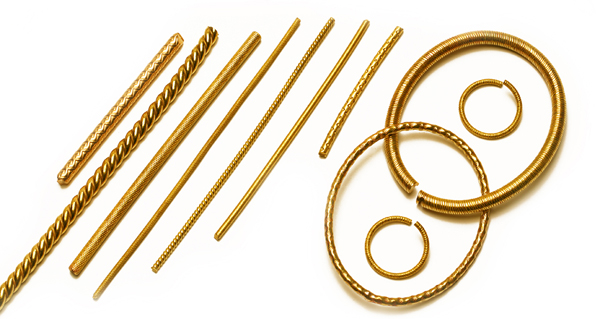

La macchina godronatrice ha la funzione di eseguire la lavorazione di GODRONATURA su fili metallici.
Tale operazione avviene mediante 2 o 3 godroni montati nel mandrino rotante mentre il filo passa trascinato dall'aspo avvolgitore.
Il mandrino rotante è mosso da motovariatore meccanico, mentre l'aspo di avvolgimento è mosso da motoriduttore. L'aspo di svolgimento è folle.
Le parti che compongono la macchina godronatrice sono le seguenti:
1. Struttura portante scatolare metallica
2. Motovariatore per mandrino
3. Motoriduttore per aspo avvolgitore
4. Quadro elettrico
5. Aspo svolgitore folle
6. Mandrino porta godroni
7. Aspo avvolgitore frizionato
INFORMAZIONI PER GODRONATRICE
MACCHINA Godronatrice
SIMBOLO
Significa che la macchina è conforme alla direttiva MACCHINE, alla Direttiva BASSA TENSIONE ed alla Direttiva EMC.
CARATTERISTICHE TECNICHE DI GODRONATRICE
DIMENSIONI DI INGOMBRO 1020 x 500 x 1080 (h) mm
PESO MACCHINA A VUOTO Circa 150 kg
ALIMENTAZIONE ELETTRICA 380 V - 50 Hz
POTENZA ELETTRICA TOTALE 1 kW
POTENZA MOTOVARIATORE MANDRINO 0,37 kW
POTENZA MOTORIDUTTORE ASPO 0,37 kW
VELOCITA' DI LAVORO MANDRINO Regolabile con variatore meccanico
Da minimo 150 a massimo 1000 giri/min
DIAMETRO MINIMO DI LAVORO 0,70 mm
DIAMETRO MASSIMO DI LAVORO 12 mm
ASPO AVVOLGITORE Meccanico frizionato
SVOLGITORE Folle
RUMORE SUL POSTO DI LAVORO Lp = 78 dB(A)
