Calandra Tonda
FUNZIONI DI CALANDRA TONDA

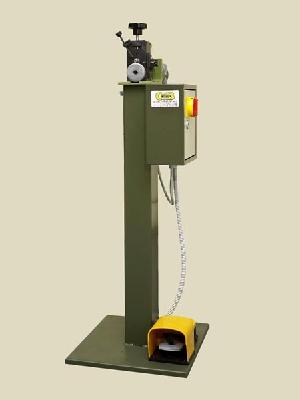

La Calandra Tonda è una macchina progettata e costruita per calandrare nastri metallici profilati in forme diverse, come ad esempio ovale, triangolare, quadrangolare o poligonale.
Gli oggetti calandrati vengono poi impiegati per la realizzazione di orecchini, bracciali, girocolli, ecc.
Le parti che compongono la macchina sono le seguenti :
1. Testa di calandratura
2. Rotella inferiore
3. Supporto guidalama
4. Volantino di regolazione spessore calandratura
5. Telaio portante
6. Piedini di appoggio a terra
7. Motoriduttore
8. Ingranaggi di trasmissione
9. Supporto cucchiaio
10. Quadro elettrico
Gli oggetti calandrati vengono poi impiegati per la realizzazione di orecchini, bracciali, girocolli, ecc.
Le parti che compongono la macchina sono le seguenti :
1. Testa di calandratura
2. Rotella inferiore
3. Supporto guidalama
4. Volantino di regolazione spessore calandratura
5. Telaio portante
6. Piedini di appoggio a terra
7. Motoriduttore
8. Ingranaggi di trasmissione
9. Supporto cucchiaio
10. Quadro elettrico
INFORMAZIONI PER CALANDRA TONDA
MACCHINA Calandra Tonda
SIMBOLO
Significa che la macchina è conforme alla direttiva MACCHINE, alla Direttiva BASSA TENSIONE ed alla Direttiva EMC.CARATTERISTICHE TECNICHE DI CALANDRA TONDA
DIMENSIONI DI INGOMBRO 300 x 280 x 1250 (h) mm
PESO MACCHINA A VUOTO Circa 150 kg
ALIMENTAZIONE ELETTRICA 380 V - 50 Hz
POTENZA ELETTRICA TOTALE 0,20 kW
VELOCITA' DI LAVORO 30 giri/min
DIAMETRO MINIMO AVVOLGITURA 14 mm
SPESSORE MASSIMO PROFILI 0,6 mm
DIMENSIONI ROTELLE Max 60 mm, diametro min. 14 mm, spessore 20 mm
RUMORE SUL POSTO DI LAVORO Lp = 75 dB(A)
